U1 ROS概述与环境搭建

学习目标：

  • 了解 ROS 概念、设计目标以及发展历程
  • 能够独立安装并运行 ROS
  • 能够使用 C++ 或 Python 实现 ROS 版本的 HelloWorld
  • 能够搭建 ROS 的集成开发环境
  • 了解 ROS 架构设计

工作环境配置

  1. 先创建一个工作空间；
  2. 再创建一个功能包；
  3. 编辑源文件；
  4. 编辑配置文件；
  5. 编译并执行

1.创建工作空间并初始化

1
2
3
4
mkdir -p 自定义空间名称/src
cd 自定义空间名称
catkin_make
Copy

上述命令，首先会创建一个工作空间以及一个 src 子目录，然后再进入工作空间调用 catkin_make命令编译。

2.进入 src 创建 ros 包并添加依赖

1
2
cd src
catkin_create_pkg 自定义ROS包名 roscpp rospy std_msgs

上述命令，会在工作空间下生成一个功能包，该功能包依赖于 roscpp、rospy 与 std_msgs，其中roscpp是使用C++实现的库，而rospy则是使用python实现的库，std_msgs是标准消息库，创建ROS功能包时，一般都会依赖这三个库实现。

注意: 在ROS中，虽然实现同一功能时，C++和Python可以互换，但是具体选择哪种语言，需要视需求而定，因为两种语言相较而言:C++运行效率高但是编码效率低，而Python则反之，基于二者互补的特点，ROS设计者分别设计了roscpp与rospy库，前者旨在成为ROS的高性能库，而后者则一般用于对性能无要求的场景，旨在提高开发效率。

C++实现

HelloWorld(C++版)

本节内容基于1.3.1，假设你已经创建了ROS的工作空间，并且创建了ROS的功能包，那么就可以进入核心步骤了，使用C++编写程序实现：

1.进入 ros 包的 src 目录编辑源文件

1
cd 自定义的包

C++源码实现(文件名自定义)

1
2
3
4
5
6
7
8
9
10
11
12
13
#include "ros/ros.h"

int main(int argc, char *argv[])
{
    //执行 ros 节点初始化
    ros::init(argc,argv,"hello");
    //创建 ros 节点句柄(非必须)
    ros::NodeHandle n;
    //控制台输出 hello world
    ROS_INFO("hello world!");

    return 0;
}

2.编辑 ros 包下的 Cmakelist.txt文件

1
2
3
4
5
6
add_executable(步骤3的源文件名
  src/步骤3的源文件名.cpp
)
target_link_libraries(步骤3的源文件名
  ${catkin_LIBRARIES}
)

3.进入工作空间目录并编译

1
2
cd 自定义空间名称
catkin_make

生成 build devel ....

4.执行

先启动命令行1：

1
roscore

再启动命令行2：

1
2
3

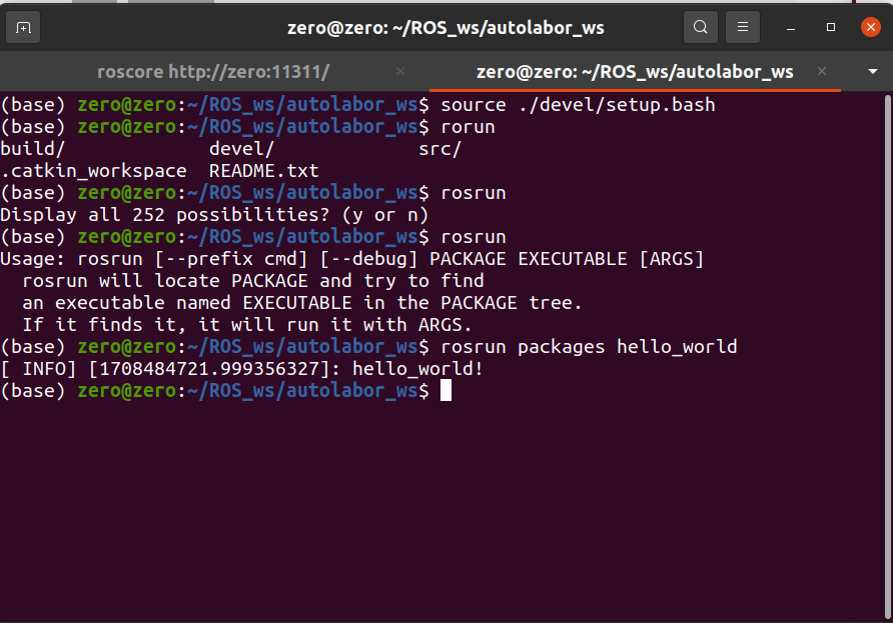

cd 工作空间
source ./devel/setup.bash
rosrun 包名 C++节点

命令行输出: HelloWorld!

PS:source ~/工作空间/devel/setup.bash可以添加进.bashrc文件，使用上更方便

添加方式1: 直接使用 gedit 或 vi 编辑 .bashrc 文件，最后添加该内容

添加方式2:echo "source ~/工作空间/devel/setup.bash" >> ~/.bashrc

HelloWorld(Python版)

本节内容基于1.3.1，假设你已经创建了ROS的工作空间，并且创建了ROS的功能包，那么就可以进入核心步骤了，使用Python编写程序实现：

1.进入 ros 包添加 scripts 目录并编辑 python 文件

1
2
cd ros包
mkdir scripts

新建 python 文件: (文件名自定义)

1
2
3
4
5
6
7
8
9
10
11
#! /usr/bin/env python

"""
    Python 版 HelloWorld

"""
import rospy

if __name__ == "__main__":
    rospy.init_node("Hello")
    rospy.loginfo("Hello World!!!!")

2.为 python 文件添加可执行权限

1
chmod +x 自定义文件名.py

3.编辑 ros 包下的 CamkeList.txt 文件

1
2
3
catkin_install_python(PROGRAMS scripts/自定义文件名.py
  DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
)

4.进入工作空间目录并编译

1
2
cd 自定义空间名称
catkin_make

5.进入工作空间目录并执行

先启动命令行1：

1
roscore

再启动命令行2：

1
2
3
cd 工作空间
source ./devel/setup.bash
rosrun 包名 自定义文件名.py

输出结果:Hello World!!!!

File Tree

1
2
3
4
5
6
7
8
9
10
11
12
# ~/ROS_ws/autolabor_ws/src
├── CMakeLists.txt -> /opt/ros/noetic/share/catkin/cmake/toplevel.cmake
└── packages
    ├── CMakeLists.txt
    ├── include
    │   └── packages
    ├── package.xml
    ├── scripts
    │   └── hello.py
    └── src
        └── hello_world.cpp

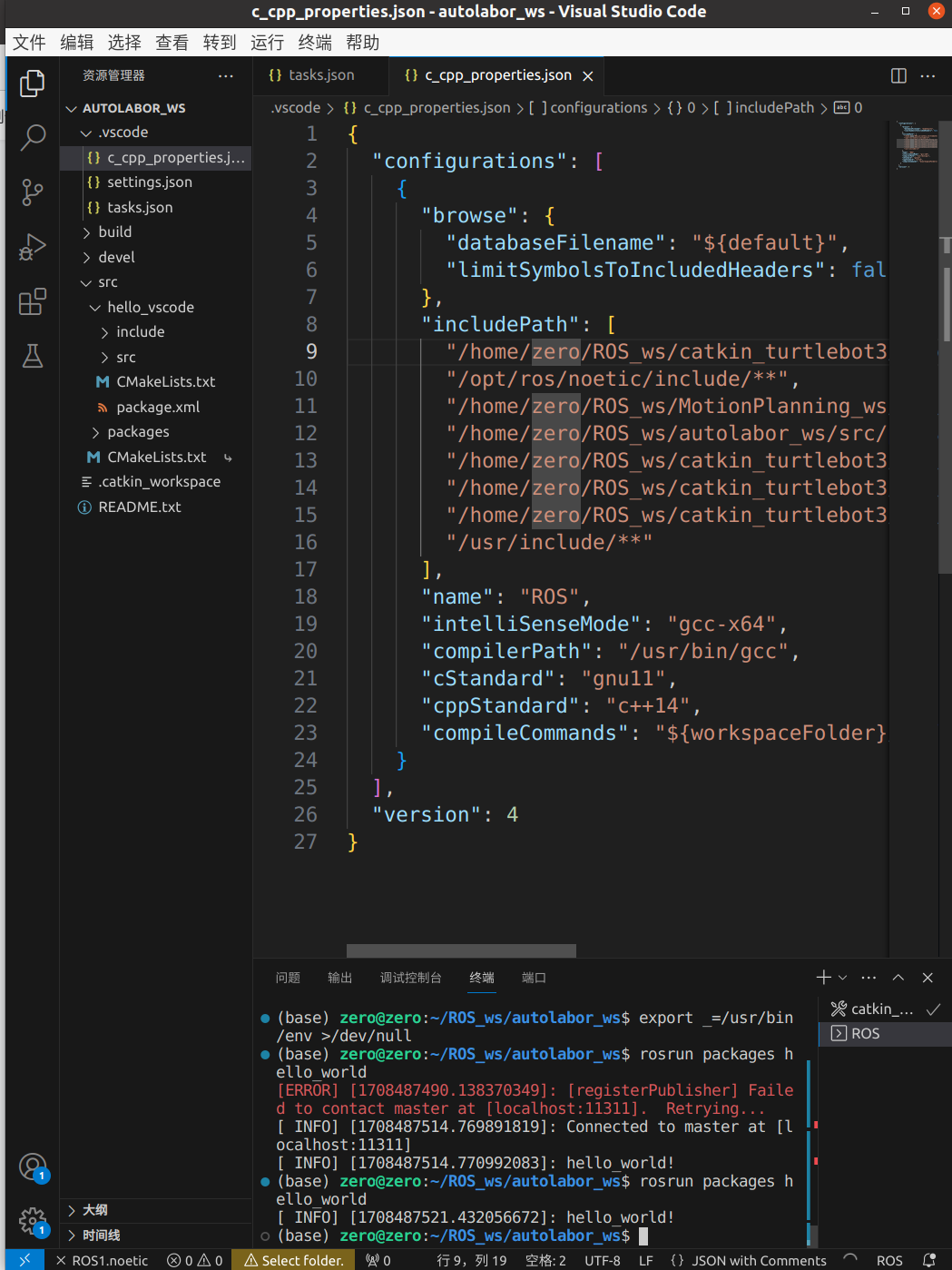

VScode 配置

https://blog.csdn.net/g944468183/article/details/123759886

编写launch

1
2
3
<launch>
    <node pkg="packages" type="hello_world" name="hello0" output="screen" />
</launch>

ROS架构

立足不同的角度，对ROS架构的描述也是不同的，一般我们可以从设计者、维护者、系统结构与自身结构4个角度来描述ROS结构:

1.设计者

ROS设计者将ROS表述为“ROS = Plumbing + Tools + Capabilities + Ecosystem”

  • Plumbing: 通讯机制(实现ROS不同节点之间的交互)
  • Tools :工具软件包(ROS中的开发和调试工具)
  • Capabilities :机器人高层技能(ROS中某些功能的集合，比如:导航)
  • Ecosystem:机器人生态系统(跨地域、跨软件与硬件的ROS联盟)

2.维护者

立足维护者的角度: ROS 架构可划分为两大部分

  • main：核心部分，主要由Willow Garage 和一些开发者设计、提供以及维护。它提供了一些分布式计算的基本工具，以及整个ROS的核心部分的程序编写。
  • universe：全球范围的代码，有不同国家的ROS社区组织开发和维护。一种是库的代码，如OpenCV、PCL等；库的上一层是从功能角度提供的代码，如人脸识别，他们调用下层的库；最上层的代码是应用级的代码，让机器人完成某一确定的功能。

3.系统架构

立足系统架构: ROS 可以划分为三层

  • OS 层，也即经典意义的操作系统

    ROS 只是元操作系统，需要依托真正意义的操作系统，目前兼容性最好的是 Linux 的 Ubuntu，Mac、Windows 也支持 ROS 的较新版本

  • 中间层

    是 ROS 封装的关于机器人开发的中间件，比如:

    • 基于 TCP/UDP 继续封装的 TCPROS/UDPROS 通信系统
    • 用于进程间通信 Nodelet，为数据的实时性传输提供支持
    • 另外，还提供了大量的机器人开发实现库，如：数据类型定义、坐标变换、运动控制....

  • 应用层

    功能包，以及功能包内的节点，比如: master、turtlesim的控制与运动节点...

4.自身结构

就 ROS 自身实现而言: 也可以划分为三层

  • 文件系统

    ROS文件系统级指的是在硬盘上面查看的ROS源代码的组织形式

  • 计算图

    ROS 分布式系统中不同进程需要进行数据交互，计算图可以以点对点的网络形式表现数据交互过程，计算图中的重要概念: 节点(Node)、消息(message)、通信机制_主题(topic)、通信机制_服务(service)

  • 开源社区

    ROS的社区级概念是ROS网络上进行代码发布的一种表现形式

    • 发行版（Distribution）　ROS发行版是可以独立安装、带有版本号的一系列综合功能包。ROS发行版像Linux发行版一样发挥类似的作用。这使得ROS软件安装更加容易，而且能够通过一个软件集合维持一致的版本。
    • 软件库（Repository）　ROS依赖于共享开源代码与软件库的网站或主机服务，在这里不同的机构能够发布和分享各自的机器人软件与程序。
    • ROS维基（ROS Wiki）　ROS Wiki是用于记录有关ROS系统信息的主要论坛。任何人都可以注册账户、贡献自己的文件、提供更正或更新、编写教程以及其他行为。网址是http://wiki.ros.org/。
    • Bug提交系统（Bug Ticket System）如果你发现问题或者想提出一个新功能，ROS提供这个资源去做这些。
    • 邮件列表（Mailing list）　ROS用户邮件列表是关于ROS的主要交流渠道，能够像论坛一样交流从ROS软件更新到ROS软件使用中的各种疑问或信息。网址是http://lists.ros.org/。
    • ROS问答（ROS Answer）用户可以使用这个资源去提问题。网址是https://answers.ros.org/questions/。
    • 博客（Blog）你可以看到定期更新、照片和新闻。网址是https://www.ros.org/news/，不过博客系统已经退休，ROS社区取而代之，网址是https://discourse.ros.org/。

现在处于学习的初级阶段，只是运行了ROS的内置案例，编写了简单的ROS实现，因此，受限于当前进度，不会详细介绍所有设计架构中的所有模块，当前只介绍文件系统与计算图，下一章会介绍 ROS 的通信机制，这也是ROS的核心实现之一。

ROS文件系统

ROS文件系统级指的是在硬盘上ROS源代码的组织形式，其结构大致可以如下图所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
WorkSpace --- 自定义的工作空间

    |--- build:编译空间，用于存放CMake和catkin的缓存信息、配置信息和其他中间文件。

    |--- devel:开发空间，用于存放编译后生成的目标文件，包括头文件、动态&静态链接库、可执行文件等。

    |--- src: 源码

        |-- package：功能包(ROS基本单元)包含多个节点、库与配置文件，包名所有字母小写，只能由字母、数字与下划线组成

            |-- CMakeLists.txt 配置编译规则，比如源文件、依赖项、目标文件

            |-- package.xml 包信息，比如:包名、版本、作者、依赖项...(以前版本是 manifest.xml)

            |-- scripts 存储python文件

            |-- src 存储C++源文件

            |-- include 头文件

            |-- msg 消息通信格式文件

            |-- srv 服务通信格式文件

            |-- action 动作格式文件

            |-- launch 可一次性运行多个节点

            |-- config 配置信息

        |-- CMakeLists.txt: 编译的基本配置

ROS 文件系统中部分目录和文件前面编程中已经有所涉及，比如功能包的创建、src目录下cpp文件的编写、scripts目录下python文件的编写、launch目录下launch文件的编写，并且也配置了 package.xml 与 CMakeLists.txt 文件。其他目录下的内容后面教程将会再行介绍，当前我们主要介绍: package.xml 与 CMakeLists.txt 这两个配置文件。

1.package.xml

该文件定义有关软件包的属性，例如软件包名称，版本号，作者，维护者以及对其他catkin软件包的依赖性。请注意，该概念类似于旧版 rosbuild 构建系统中使用的manifest.xml文件。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
<?xml version="1.0"?>
<!-- 格式: 以前是 1，推荐使用格式 2 -->
<package format="2">
  <!-- 包名 -->
  <name>demo01_hello_vscode</name>
  <!-- 版本 -->
  <version>0.0.0</version>
  <!-- 描述信息 -->
  <description>The demo01_hello_vscode package</description>

  <!-- One maintainer tag required, multiple allowed, one person per tag -->
  <!-- Example:  -->
  <!-- <maintainer email="jane.doe@example.com">Jane Doe</maintainer> -->
  <!-- 维护人员 -->
  <maintainer email="xuzuo@todo.todo">xuzuo</maintainer>


  <!-- One license tag required, multiple allowed, one license per tag -->
  <!-- Commonly used license strings: -->
  <!--   BSD, MIT, Boost Software License, GPLv2, GPLv3, LGPLv2.1, LGPLv3 -->
  <!-- 许可证信息，ROS核心组件默认 BSD -->
  <license>TODO</license>


  <!-- Url tags are optional, but multiple are allowed, one per tag -->
  <!-- Optional attribute type can be: website, bugtracker, or repository -->
  <!-- Example: -->
  <!-- <url type="website">http://wiki.ros.org/demo01_hello_vscode</url> -->


  <!-- Author tags are optional, multiple are allowed, one per tag -->
  <!-- Authors do not have to be maintainers, but could be -->
  <!-- Example: -->
  <!-- <author email="jane.doe@example.com">Jane Doe</author> -->


  <!-- The *depend tags are used to specify dependencies -->
  <!-- Dependencies can be catkin packages or system dependencies -->
  <!-- Examples: -->
  <!-- Use depend as a shortcut for packages that are both build and exec dependencies -->
  <!--   <depend>roscpp</depend> -->
  <!--   Note that this is equivalent to the following: -->
  <!--   <build_depend>roscpp</build_depend> -->
  <!--   <exec_depend>roscpp</exec_depend> -->
  <!-- Use build_depend for packages you need at compile time: -->
  <!--   <build_depend>message_generation</build_depend> -->
  <!-- Use build_export_depend for packages you need in order to build against this package: -->
  <!--   <build_export_depend>message_generation</build_export_depend> -->
  <!-- Use buildtool_depend for build tool packages: -->
  <!--   <buildtool_depend>catkin</buildtool_depend> -->
  <!-- Use exec_depend for packages you need at runtime: -->
  <!--   <exec_depend>message_runtime</exec_depend> -->
  <!-- Use test_depend for packages you need only for testing: -->
  <!--   <test_depend>gtest</test_depend> -->
  <!-- Use doc_depend for packages you need only for building documentation: -->
  <!--   <doc_depend>doxygen</doc_depend> -->
  <!-- 依赖的构建工具，这是必须的 -->
  <buildtool_depend>catkin</buildtool_depend>

  <!-- 指定构建此软件包所需的软件包 -->
  <build_depend>roscpp</build_depend>
  <build_depend>rospy</build_depend>
  <build_depend>std_msgs</build_depend>

  <!-- 指定根据这个包构建库所需要的包 -->
  <build_export_depend>roscpp</build_export_depend>
  <build_export_depend>rospy</build_export_depend>
  <build_export_depend>std_msgs</build_export_depend>

  <!-- 运行该程序包中的代码所需的程序包 -->
  <exec_depend>roscpp</exec_depend>
  <exec_depend>rospy</exec_depend>
  <exec_depend>std_msgs</exec_depend>


  <!-- The export tag contains other, unspecified, tags -->
  <export>
    <!-- Other tools can request additional information be placed here -->

  </export>
</package>

2.CMakelists.txt

文件CMakeLists.txt是CMake构建系统的输入，用于构建软件包。任何兼容CMake的软件包都包含一个或多个CMakeLists.txt文件，这些文件描述了如何构建代码以及将代码安装到何处。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
cmake_minimum_required(VERSION 3.0.2) #所需 cmake 版本
project(demo01_hello_vscode) #包名称，会被 ${PROJECT_NAME} 的方式调用

## Compile as C++11, supported in ROS Kinetic and newer
# add_compile_options(-std=c++11)

## Find catkin macros and libraries
## if COMPONENTS list like find_package(catkin REQUIRED COMPONENTS xyz)
## is used, also find other catkin packages
#设置构建所需要的软件包
find_package(catkin REQUIRED COMPONENTS
  roscpp
  rospy
  std_msgs
)

## System dependencies are found with CMake's conventions
#默认添加系统依赖
# find_package(Boost REQUIRED COMPONENTS system)


## Uncomment this if the package has a setup.py. This macro ensures
## modules and global scripts declared therein get installed
## See http://ros.org/doc/api/catkin/html/user_guide/setup_dot_py.html
# 启动 python 模块支持
# catkin_python_setup()

################################################
## Declare ROS messages, services and actions ##
## 声明 ROS 消息、服务、动作... ##
################################################

## To declare and build messages, services or actions from within this
## package, follow these steps:
## * Let MSG_DEP_SET be the set of packages whose message types you use in
##   your messages/services/actions (e.g. std_msgs, actionlib_msgs, ...).
## * In the file package.xml:
##   * add a build_depend tag for "message_generation"
##   * add a build_depend and a exec_depend tag for each package in MSG_DEP_SET
##   * If MSG_DEP_SET isn't empty the following dependency has been pulled in
##     but can be declared for certainty nonetheless:
##     * add a exec_depend tag for "message_runtime"
## * In this file (CMakeLists.txt):
##   * add "message_generation" and every package in MSG_DEP_SET to
##     find_package(catkin REQUIRED COMPONENTS ...)
##   * add "message_runtime" and every package in MSG_DEP_SET to
##     catkin_package(CATKIN_DEPENDS ...)
##   * uncomment the add_*_files sections below as needed
##     and list every .msg/.srv/.action file to be processed
##   * uncomment the generate_messages entry below
##   * add every package in MSG_DEP_SET to generate_messages(DEPENDENCIES ...)

## Generate messages in the 'msg' folder
# add_message_files(
#   FILES
#   Message1.msg
#   Message2.msg
# )

## Generate services in the 'srv' folder
# add_service_files(
#   FILES
#   Service1.srv
#   Service2.srv
# )

## Generate actions in the 'action' folder
# add_action_files(
#   FILES
#   Action1.action
#   Action2.action
# )

## Generate added messages and services with any dependencies listed here
# 生成消息、服务时的依赖包
# generate_messages(
#   DEPENDENCIES
#   std_msgs
# )

################################################
## Declare ROS dynamic reconfigure parameters ##
## 声明 ROS 动态参数配置 ##
################################################

## To declare and build dynamic reconfigure parameters within this
## package, follow these steps:
## * In the file package.xml:
##   * add a build_depend and a exec_depend tag for "dynamic_reconfigure"
## * In this file (CMakeLists.txt):
##   * add "dynamic_reconfigure" to
##     find_package(catkin REQUIRED COMPONENTS ...)
##   * uncomment the "generate_dynamic_reconfigure_options" section below
##     and list every .cfg file to be processed

## Generate dynamic reconfigure parameters in the 'cfg' folder
# generate_dynamic_reconfigure_options(
#   cfg/DynReconf1.cfg
#   cfg/DynReconf2.cfg
# )

###################################
## catkin specific configuration ##
## catkin 特定配置##
###################################
## The catkin_package macro generates cmake config files for your package
## Declare things to be passed to dependent projects
## INCLUDE_DIRS: uncomment this if your package contains header files
## LIBRARIES: libraries you create in this project that dependent projects also need
## CATKIN_DEPENDS: catkin_packages dependent projects also need
## DEPENDS: system dependencies of this project that dependent projects also need
# 运行时依赖
catkin_package(
#  INCLUDE_DIRS include
#  LIBRARIES demo01_hello_vscode
#  CATKIN_DEPENDS roscpp rospy std_msgs
#  DEPENDS system_lib
)

###########
## Build ##
###########

## Specify additional locations of header files
## Your package locations should be listed before other locations
# 添加头文件路径，当前程序包的头文件路径位于其他文件路径之前
include_directories(
# include
  ${catkin_INCLUDE_DIRS}
)

## Declare a C++ library
# 声明 C++ 库
# add_library(${PROJECT_NAME}
#   src/${PROJECT_NAME}/demo01_hello_vscode.cpp
# )

## Add cmake target dependencies of the library
## as an example, code may need to be generated before libraries
## either from message generation or dynamic reconfigure
# 添加库的 cmake 目标依赖
# add_dependencies(${PROJECT_NAME} ${${PROJECT_NAME}_EXPORTED_TARGETS} ${catkin_EXPORTED_TARGETS})

## Declare a C++ executable
## With catkin_make all packages are built within a single CMake context
## The recommended prefix ensures that target names across packages don't collide
# 声明 C++ 可执行文件
add_executable(Hello_VSCode src/Hello_VSCode.cpp)

## Rename C++ executable without prefix
## The above recommended prefix causes long target names, the following renames the
## target back to the shorter version for ease of user use
## e.g. "rosrun someones_pkg node" instead of "rosrun someones_pkg someones_pkg_node"
#重命名c++可执行文件
# set_target_properties(${PROJECT_NAME}_node PROPERTIES OUTPUT_NAME node PREFIX "")

## Add cmake target dependencies of the executable
## same as for the library above
#添加可执行文件的 cmake 目标依赖
add_dependencies(Hello_VSCode ${${PROJECT_NAME}_EXPORTED_TARGETS} ${catkin_EXPORTED_TARGETS})

## Specify libraries to link a library or executable target against
#指定库、可执行文件的链接库
target_link_libraries(Hello_VSCode
  ${catkin_LIBRARIES}
)

#############
## Install ##
## 安装 ##
#############

# all install targets should use catkin DESTINATION variables
# See http://ros.org/doc/api/catkin/html/adv_user_guide/variables.html

## Mark executable scripts (Python etc.) for installation
## in contrast to setup.py, you can choose the destination
#设置用于安装的可执行脚本
catkin_install_python(PROGRAMS
  scripts/Hi.py
  DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
)

## Mark executables for installation
## See http://docs.ros.org/melodic/api/catkin/html/howto/format1/building_executables.html
# install(TARGETS ${PROJECT_NAME}_node
#   RUNTIME DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
# )

## Mark libraries for installation
## See http://docs.ros.org/melodic/api/catkin/html/howto/format1/building_libraries.html
# install(TARGETS ${PROJECT_NAME}
#   ARCHIVE DESTINATION ${CATKIN_PACKAGE_LIB_DESTINATION}
#   LIBRARY DESTINATION ${CATKIN_PACKAGE_LIB_DESTINATION}
#   RUNTIME DESTINATION ${CATKIN_GLOBAL_BIN_DESTINATION}
# )

## Mark cpp header files for installation
# install(DIRECTORY include/${PROJECT_NAME}/
#   DESTINATION ${CATKIN_PACKAGE_INCLUDE_DESTINATION}
#   FILES_MATCHING PATTERN "*.h"
#   PATTERN ".svn" EXCLUDE
# )

## Mark other files for installation (e.g. launch and bag files, etc.)
# install(FILES
#   # myfile1
#   # myfile2
#   DESTINATION ${CATKIN_PACKAGE_SHARE_DESTINATION}
# )

#############
## Testing ##
#############

## Add gtest based cpp test target and link libraries
# catkin_add_gtest(${PROJECT_NAME}-test test/test_demo01_hello_vscode.cpp)
# if(TARGET ${PROJECT_NAME}-test)
#   target_link_libraries(${PROJECT_NAME}-test ${PROJECT_NAME})
# endif()

## Add folders to be run by python nosetests
# catkin_add_nosetests(test)

autolabor

ROS文件系统相关命令

ROS 的文件系统本质上都还是操作系统文件，我们可以使用Linux命令来操作这些文件，不过，在ROS中为了更好的用户体验，ROS专门提供了一些类似于Linux的命令，这些命令较之于Linux原生命令，更为简介、高效。文件操作，无外乎就是增删改查与执行等操作，接下来，我们就从这五个维度，来介绍ROS文件系统的一些常用命令。

1.增

catkin_create_pkg 自定义包名 依赖包 === 创建新的ROS功能包

sudo apt install xxx === 安装 ROS功能包

2.删

sudo apt purge xxx ==== 删除某个功能包

3.查

rospack list === 列出所有功能包

rospack find 包名 === 查找某个功能包是否存在，如果存在返回安装路径

roscd 包名 === 进入某个功能包

rosls 包名 === 列出某个包下的文件

apt search xxx === 搜索某个功能包

4.改

rosed 包名 文件名 === 修改功能包文件

需要安装 vim

比如:rosed turtlesim Color.msg

5.执行

5.1roscore

roscore === 是 ROS 的系统先决条件节点和程序的集合， 必须运行 roscore 才能使 ROS 节点进行通信。

roscore 将启动:

  • ros master
  • ros 参数服务器
  • rosout 日志节点

用法:

1
roscore

或(指定端口号)

1
roscore -p xxxx
5.2rosrun

rosrun 包名 可执行文件名 === 运行指定的ROS节点

比如:rosrun turtlesim turtlesim_node

5.3roslaunch

roslaunch 包名 launch文件名 === 执行某个包下的 launch 文件

ROS计算图

1.计算图简介

前面介绍的是ROS文件结构，是磁盘上 ROS 程序的存储结构，是静态的，而 ros 程序运行之后，不同的节点之间是错综复杂的，ROS 中提供了一个实用的工具:rqt_graph。

rqt_graph能够创建一个显示当前系统运行情况的动态图形。ROS 分布式系统中不同进程需要进行数据交互，计算图可以以点对点的网络形式表现数据交互过程。rqt_graph是rqt程序包中的一部分。

2.计算图安装

如果前期把所有的功能包（package）都已经安装完成，则直接在终端窗口中输入

rosrun rqt_graph rqt_graph

如果未安装则在终端（terminal）中输入

1
2
$ sudo apt install ros-<distro>-rqt
$ sudo apt install ros-<distro>-rqt-common-plugins

请使用你的ROS版本名称（比如:kinetic、melodic、Noetic等）来替换掉。

例如当前版本是 Noetic,就在终端窗口中输入

1
2
$ sudo apt install ros-noetic-rqt
$ sudo apt install ros-noetic-rqt-common-plugins

3.计算图演示

接下来以 ROS 内置的小乌龟案例来演示计算图

首先，按照前面所示，运行案例

然后，启动新终端，键入: rqt_graph 或 rosrun rqt_graph rqt_graph，可以看到类似下图的网络拓扑图，该图可以显示不同节点之间的关系。
